MPPT

Berekenen vermogen Solarpaneen

Wat mensen steeds doen is het uitdrukken van een verbruik in Ampères.

Dat is echter niet juist.

Het verbruik berekenen en aangeven in Watts.

Volt x Ampère = Watt. (gelijkstroom).

Bij 220 VoltAC komt daar de cosinus Q (phi) factor bij.

Watt = dus Volt x Ampère x cosQ.

Bij zonnepanelen wisselen het voltage en de stroom constant, maar het Wattage is constant.

Een apparaat verbruikt energie, opgegeven in Watts.

Je moet bij een berekening dus het aantal Watts van een apparaat maal het aantal uren vermenigvuldigen en dan heb je het verbruik per 24 uur.

Daarnaast heb je de opbrengst van de panelen. Dat is steeds wisselend en de solarregelaar zorgt er voor, dat het vermogen in Watts steeds optimaal is bij een bepaalde accuspanning en een paneelspanning, die zo dicht mogelijk  bij het  MPPT -punt zit.

Als een accu echt vast 12 Volt zou hebben, dan is het aangeven van Ampères als verbruikseenheid te verdedigen.

Immers bij vast voltage is alleen het Amperage flexibel en evenredig met de Watts.

Echter, een accu heeft niet constant 12 Volt (of 24 Volt).

Een accu varieert tussen 10,5 en 13,5 Volt en bij lading rond 14 Volt.

Bij gelijkblijvend verbruik van een apparaat met b.v. 45 Watt/uur varieert nu de stroom met de variatie van de accuspanning. Bij 10,5 Volt accuspanning is de stroom hoger en bij 13,5 Volt is de stroom lager.

Een accu van 100Ah heeft een energie-inhoud van 12Volt x 100 Amp = 1200 Watt.

Daarvan is maar 90% bruikbaar. De laatste 10% moet in de accu blijven, anders heb je diepontlading.

Een accu blijft echter het langst leven bij een regelmatige ontlading van maar 50%.

Het nuttig vermogen van een 100 Ah accu van 12 Volt is dus van 600 Watt tot hoogstens 1080 Watt.

Dat kun je erin stoppen en er uit halen.

Reken voorbeeld:

De waterpomp (0,5 Amp) en verwarming verbruiken geen 0,5 Amp, maar 12 x 0,5 = 6 Watt/uur.

Voor verwarming ook 6 watt/ uur (Gaskachel de elctronica)

De verlichting verbruikt geen 2 Amp, maar 12 x 2 = 24 Watt/uur

De Omvormer (met TV en Sat) verbruikt geen 6 Amp, maar 12 x 6 = 72 Watt/uur.

Samen geeft dit een verbruik in WATTS per 24 uur

Samen 108 watt/24 uur rond af op 110 Watt/24uur

Het maakt dus uit HOEVEEL uur het/de apparaat(en) aan staan. TV staat geen 24 uur aan - waterpomp zo af en toe aan - verwarming ??

Gemiddeld in dit voorbeeld  80 Watt/24uur verbruik.

Een paneel van 100Wp zou in dit voorbeeld voldoende zijn , uitgaande van vol zonlicht overdag.

(100 Wp levert dus 4 x 100 x 90% = 360 Watt per 24 uur in de accu) Ligt het paneel plat op het camperdak

dan gaat er nog eens 13% van af, blijft over 310Watt /24uur


Nu de paneel en regelaarzijde.

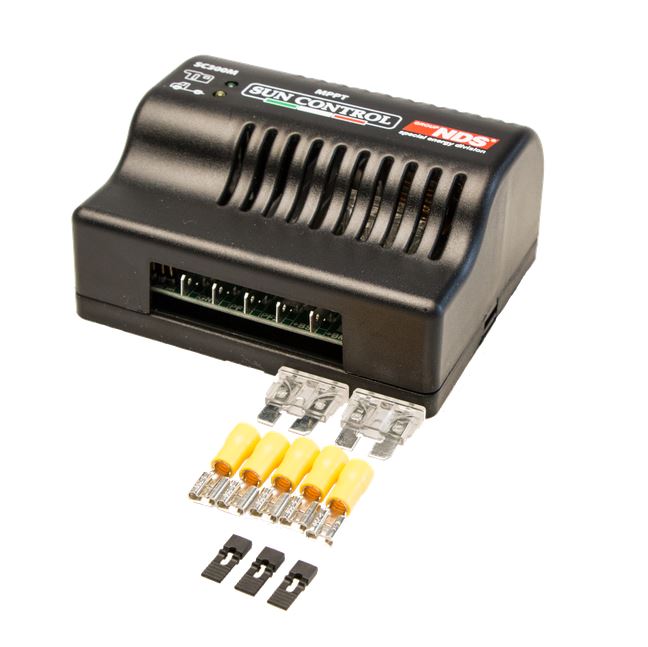

Een regelaar (MPPT) heeft een efficiency van rond 90%.

Van elke 100 Watt/uur, die een paneel levert, komt 90 Watt in de accu.

Een paneel levert statistisch gemiddeld en bij volle zon in de zomer ongeveer 4 x de aansluitwaarde aan energie in Watt aan de regelaar en de accu. Dat is per 24 uur.

Een paneel van 100 Wp levert dus 4 x 100 x 90% = 360 Watt per 24 uur in de accu. En daar moet je het mee doen, anders gaat er meer uit de

 accu dan er in komt.

In de winter en bij bewolking is de zon minder krachtig en heb je dus minder opbrengst. In de winter ongeveer een kwart van de zomerwaarde. In de lente en herfst daar tussen in.
